¿Cuál es la función del relé en una soldadora a tope de barras de acero?

El relé es un componente indispensable en una soldadora a tope de barras de acero y desempeña un papel crucial para garantizar el buen funcionamiento y el rendimiento de alta calidad del proceso de soldadura. Como proveedor líder de soldadoras a tope de barras de acero, tenemos un conocimiento profundo de cómo funcionan los relés en estas máquinas y su impacto significativo en la eficiencia general.

Los fundamentos de un soldador a tope de barras de acero

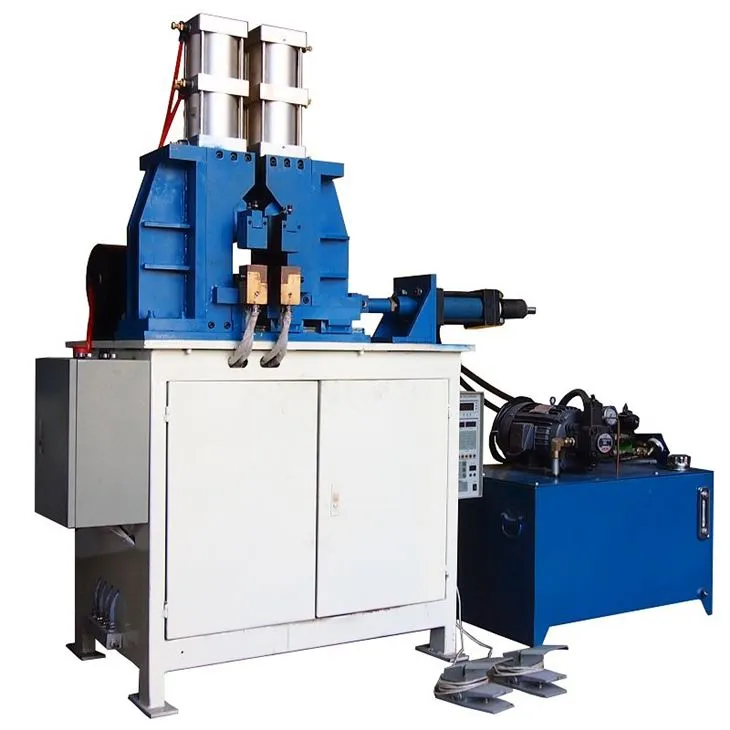

Antes de profundizar en el papel del relé, es fundamental comprender qué hace un soldador a tope de barras de acero. Un soldador a tope de barras de acero, también conocido comoMáquina de soldadura a tope de barras de refuerzo, está diseñado para unir dos barras de acero de extremo a extremo aplicando calor y presión. Este proceso generalmente se logra mediante soldadura a tope por chispa, donde se pasa una corriente eléctrica a través de los extremos de las barras para crear resistencia, generando calor que funde el material en los puntos de contacto. Posteriormente, se aplica presión para forjar las dos barras, creando una unión fuerte y confiable.

Las funciones de un relé en una soldadora a tope de barras de acero

1. Control y conmutación

Los relés sirven como interruptores eléctricos en la soldadora a tope de barras de acero. Se utilizan para controlar el flujo de electricidad a diferentes partes de la máquina. En un proceso de soldadura complejo, varios pasos requieren diferentes configuraciones eléctricas. Por ejemplo, durante la fase de calentamiento, es necesario suministrar una cantidad específica de corriente a los electrodos. El relé se puede controlar con precisión para encender y apagar el circuito eléctrico, permitiendo que fluya la cantidad adecuada de corriente en el momento adecuado.

En el caso de unMáquina de soldadura a tope por flash, el relé se puede programar para ajustar la corriente según el diámetro y el tipo de barras de acero que se están soldando. Esta adaptabilidad garantiza que el proceso de soldadura se optimice para diferentes materiales y tamaños, lo que da como resultado soldaduras de alta calidad.

2. Bloqueo de seguridad

La seguridad es de suma importancia en cualquier operación de soldadura. Los relés desempeñan un papel vital en la implementación de enclavamientos de seguridad en la soldadora a tope de barras de acero. Se pueden configurar para evitar que la máquina funcione en condiciones inseguras. Por ejemplo, si los electrodos no están correctamente alineados o si hay una falla en el sistema de enfriamiento, el relé puede cortar el suministro de energía a la máquina inmediatamente.

Esta función no sólo protege a los operadores de peligros potenciales sino que también evita daños alEquipos de soldadura a tope. Al interrumpir rápida y automáticamente el circuito eléctrico en caso de emergencia, los relés mejoran significativamente la seguridad del proceso de soldadura.

3. Secuenciación del proceso de soldadura

El proceso de soldadura en una soldadora a tope de barras de acero implica varios pasos, incluido el precalentamiento, el tapajuntas y el recalcado. Se utilizan relés para secuenciar estos pasos con precisión. Garantizan que cada paso se produzca en el orden correcto y durante la duración adecuada.

Durante la fase de precalentamiento, el relé controla el flujo de corriente para elevar la temperatura de las barras de acero a un nivel adecuado. Una vez finalizado el precalentamiento, el relé conmuta el circuito eléctrico para iniciar la fase de destello, donde se utilizan una serie de descargas eléctricas de corta duración para limpiar las superficies de las barras y mantener el calor. Finalmente, el relé señala la aplicación de presión durante la fase de recalcado, forjando las dos barras entre sí. Esta secuencia precisa es esencial para lograr soldaduras consistentes y confiables.

Tipos de relés utilizados en soldadoras a tope de barras de acero

1. Relés electromecánicos

Los relés electromecánicos son una opción común en los soldadores a tope de barras de acero. Consisten en una bobina y un conjunto de contactos. Cuando una corriente eléctrica pasa a través de la bobina, crea un campo magnético que atrae los contactos, cerrando el circuito. Estos relés son conocidos por su simplicidad y confiabilidad. Pueden manejar corrientes relativamente altas y son adecuados para aplicaciones donde se requiere un control preciso de los circuitos eléctricos.

2. Relés de estado sólido

Los relés de estado sólido se utilizan cada vez más en las modernas soldadoras a tope de barras de acero. A diferencia de los relés electromecánicos, los relés de estado sólido no tienen partes móviles. Utilizan dispositivos semiconductores para cambiar el circuito eléctrico. Esto los hace más rápidos, más duraderos y menos propensos al desgaste mecánico. Los relés de estado sólido también ofrecen un mejor aislamiento eléctrico, lo que resulta beneficioso para proteger los componentes electrónicos sensibles de la máquina de soldar.

Impacto de los relés en la calidad de la soldadura

El correcto funcionamiento de los relés tiene un impacto directo en la calidad de las soldaduras producidas por un soldador a tope de barras de acero. Un relé bien controlado garantiza que el proceso de soldadura siga los parámetros específicos necesarios para uniones de alta calidad. Si el relé no cambia la corriente en el momento adecuado o en la cantidad adecuada, puede provocar soldaduras incompletas, calentamiento excesivo o fusión desigual.

Por ejemplo, si el relé no proporciona suficiente corriente durante la fase de precalentamiento, es posible que las barras de acero no alcancen la temperatura requerida, lo que resultará en una unión débil. Por otro lado, si el relé suministra demasiada corriente durante la fase de parpadeo, puede provocar un sobrecalentamiento y daños en las barras. Por lo tanto, el mantenimiento y las pruebas regulares de los relés son esenciales para garantizar que funcionen correctamente y produzcan soldaduras consistentes.

Mantenimiento y solución de problemas de relés en soldadoras a tope de barras de acero

El mantenimiento de los relés en las soldadoras a tope de barras de acero es crucial para el rendimiento a largo plazo de la máquina. Se recomienda inspeccionar periódicamente los relés para detectar signos de desgaste, como contactos quemados o conexiones sueltas. Limpiar los contactos y apretar los tornillos sueltos puede ayudar a prevenir arcos eléctricos y garantizar un funcionamiento confiable.

En caso de falla del relé, la solución de problemas se debe llevar a cabo de inmediato. Primero, verifique la fuente de alimentación del relé. Si la energía está intacta, pruebe la continuidad de la bobina del relé usando un multímetro. Si la bobina está dañada, será necesario reemplazarla. Además, verifique que los contactos funcionen correctamente. Si los contactos están atascados o no cierran correctamente, es posible que sea necesario limpiarlos o reemplazarlos.

El futuro de los relés en las soldadoras a tope de barras de acero

A medida que la tecnología continúa avanzando, también se espera que evolucionen los relés en las soldadoras a tope de barras de acero. Los relés futuros pueden incorporar algoritmos de control y capacidades de comunicación más avanzados. Por ejemplo, pueden comunicarse con otros componentes de la máquina de soldar o con un sistema de control central, lo que permite un seguimiento y ajuste más precisos del proceso de soldadura en tiempo real.

Además, con la creciente demanda de equipos de soldadura energéticamente eficientes, los relés pueden diseñarse para reducir el consumo de energía y al mismo tiempo mantener capacidades de conmutación de alto rendimiento. Esto no sólo reducirá los costos operativos para los usuarios sino que también contribuirá a un entorno de fabricación más sostenible.

Conclusión y llamado a la acción

En conclusión, el relé es un componente vital en una soldadora a tope de barras de acero, ya que realiza múltiples funciones como control y conmutación, enclavamiento de seguridad y secuenciación del proceso de soldadura. Su correcto funcionamiento es fundamental para garantizar soldaduras de alta calidad y la seguridad de los operadores. Como proveedor confiable deMáquina de soldadura a tope de barras de refuerzo,Máquina de soldadura a tope por flash, yEquipos de soldadura a tope, estamos comprometidos a brindar a nuestros clientes soluciones de soldadura de alta calidad.

Si está buscando una soldadora a tope de barras de acero o necesita más información sobre nuestros productos y servicios, le recomendamos que se comunique con nosotros. Nuestro equipo de expertos está listo para ayudarlo a seleccionar la máquina adecuada para sus necesidades y responder cualquier pregunta que pueda tener. Ya sea usted un taller de pequeña escala o un fabricante industrial de gran escala, tenemos las soluciones para satisfacer sus necesidades de soldadura.

Referencias

• "Manual de soldadura, Volumen 1: Propiedades y selección: hierros, aceros y aleaciones de alto rendimiento" de la Sociedad Estadounidense de Soldadura.
• "Principios y prácticas de soldadura por resistencia eléctrica" ​​por Graham E. Cook.
